PROTECHNIC永立
/
轴流风机
60X60X10 mm 系列
外框材料：塑料（UL94V-0）
扇叶材料：塑料（UL94V-0）
外框类型：法兰（Flange）or 带筋肋加固（Rib）
轴承类型：
B：双滚珠轴承（Dual ball bearings）
F：液压轴承（Fluid dynamic bearing）
R：来福轴承（Rifle bearing）
扇叶材料：塑料（UL94V-0）
外框类型：法兰（Flange）or 带筋肋加固（Rib）
轴承类型：
B：双滚珠轴承（Dual ball bearings）
F：液压轴承（Fluid dynamic bearing）
R：来福轴承（Rifle bearing）
产品参数：

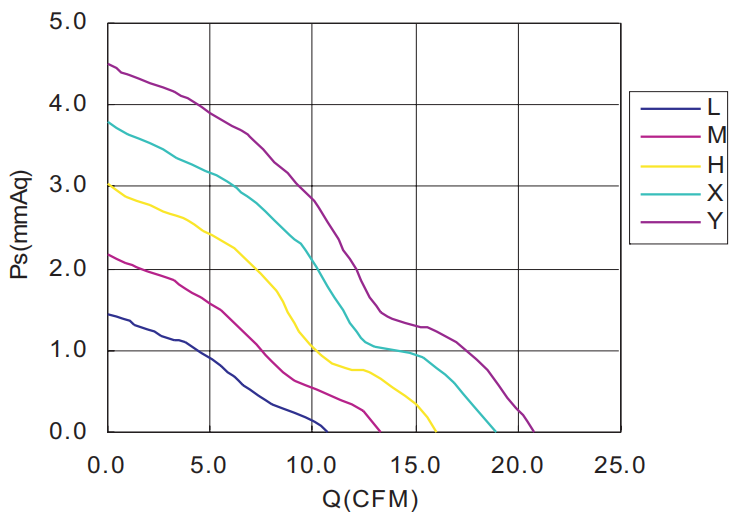

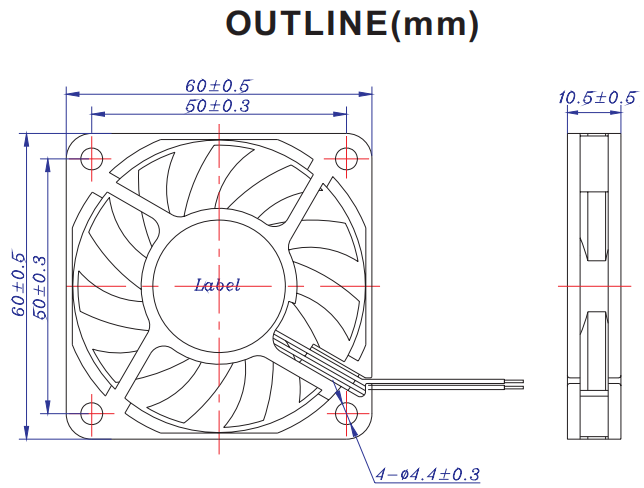

P&Q曲线图和尺寸图
| 型号 | 工作电压 | 最大风量 | 最大风压 | 转速 | 额定电压 | 输入功率 | 噪音 | 重量 | ||
| PART NO. | VDC | CMM | CFM | mmH2O | IN H2O | R.P.M | A | W | dB-A | g |
| MG(1)6005LR-(2)10 | 5 | 0.304 | 10.74 | 1.45 | 0.057 | 3,000 | 0.16 | 0.80 | 26.7 | 30 |
| MG(1)6005MR-(2)10 | 5 | 0.376 | 13.27 | 2.18 | 0.086 | 3,600 | 0.25 | 1.25 | 29.8 | 30 |
| MG(1)6005HR-(2)10 | 5 | 0.452 | 15.97 | 3.03 | 0.119 | 4,200 | 0.35 | 1.75 | 33.5 | 30 |
| MG(1)6005LB-(2)10 | 5 | 0.304 | 10.74 | 1.45 | 0.057 | 3,000 | 0.16 | 0.80 | 27.1 | 29 |
| MG(1)6005MB-(2)10 | 5 | 0.376 | 13.27 | 2.18 | 0.086 | 3,600 | 0.25 | 1.25 | 30.2 | 29 |
| MG(1)6005HB-(2)10 | 5 | 0.452 | 15.97 | 3.03 | 0.119 | 4,200 | 0.35 | 1.75 | 33.9 | 29 |
| MG(1)6012LR-(2)10 | 12 | 0.304 | 10.74 | 1.45 | 0.057 | 3,000 | 0.09 | 1.08 | 26.7 | 30 |
| MG(1)6012MR-(2)10 | 12 | 0.376 | 13.27 | 2.18 | 0.086 | 3,600 | 0.12 | 1.44 | 29.8 | 30 |
| MG(1)6012HR-(2)10 | 12 | 0.452 | 15.97 | 3.03 | 0.119 | 4,200 | 0.17 | 2.04 | 33.5 | 30 |
| MG(1)6012XR-(2)10 | 12 | 0.537 | 18.96 | 3.80 | 0.150 | 4,800 | 0.23 | 2.76 | 37.0 | 30 |
| MG(1)6012YR-(2)10 | 12 | 0.588 | 20.76 | 4.51 | 0.178 | 5,400 | 0.30 | 3.60 | 40.2 | 30 |
| MG(1)6012LB-(2)10 | 12 | 0.304 | 10.74 | 1.45 | 0.057 | 3,000 | 0.09 | 1.08 | 27.1 | 29 |
| MG(1)6012MB-(2)10 | 12 | 0.376 | 13.27 | 2.18 | 0.086 | 3,600 | 0.12 | 1.44 | 30.2 | 29 |
| MG(1)6012HB-(2)10 | 12 | 0.452 | 15.97 | 3.03 | 0.119 | 4,200 | 0.17 | 2.04 | 33.9 | 29 |
| MG(1)6012XB-(2)10 | 12 | 0.537 | 18.96 | 3.80 | 0.150 | 4,800 | 0.23 | 2.76 | 37.2 | 29 |
| MG(1)6012YB-(2)10 | 12 | 0.588 | 20.76 | 4.51 | 0.178 | 5,400 | 0.30 | 3.60 | 40.3 | 29 |
| MG(1)6024LR-(2)10 | 24 | 0.304 | 10.74 | 1.45 | 0.057 | 3,000 | 0.08 | 1.92 | 26.7 | 30 |
| MG(1)6024MR-(2)10 | 24 | 0.376 | 13.27 | 2.18 | 0.086 | 3,600 | 0.11 | 2.64 | 29.8 | 30 |
| MG(1)6024HR-(2)10 | 24 | 0.452 | 15.97 | 3.03 | 0.119 | 4,200 | 0.13 | 3.12 | 33.5 | 30 |
| MG(1)6024XR-(2)10 | 24 | 0.537 | 18.96 | 3.80 | 0.150 | 4,800 | 0.19 | 4.56 | 37.0 | 30 |
| MG(1)6024YR-(2)10 | 24 | 0.588 | 20.76 | 4.51 | 0.178 | 5,400 | 0.22 | 5.28 | 40.2 | 30 |
型号说明：
(1) 代表电气特性：当(1)为A时：表示风扇是2pin标准机种；当(1)为T时：表示风扇有3根导线以上，支持3线以上自定义功能。
(2) 代表风扇的自定义功能：
当(2)为A时：风扇为标准机种，不支持第三根线的功能；
当(2)为O时：风扇有第三根导线支持FG信号输出，自动重新启动和锁定电流保护；或者只有2线支持自动重新启动和锁定电流保护；
当(2)为R时：风扇第三根导线支持RD信号输出，故障报警、自动重新启动和锁定电流保护；
当(2)为S时：支持温控，风扇可以根据温度自行控制转速、自动重新启动和锁定电流保护；
当(2)为W时：支持PWM智能调速，通过脉冲宽度调制控制转速，自动重新启动和锁定电流保护。
本规范说明仅供参考，如有更改，恕不另行通知。
