PROTECHNIC永立
/
轴流风机
92X92X20 mm A系列
外框材料:塑料(UL94V-0)
扇叶材料:塑料(UL94V-0)
外框类型:法兰(Flange)or 带筋肋加固(Rib)
轴承类型:
B:双滚珠轴承(Dual ball bearings)
F:液压轴承(Fluid dynamic bearing)
R:来福轴承(Rifle bearing)

                                 产品参数:

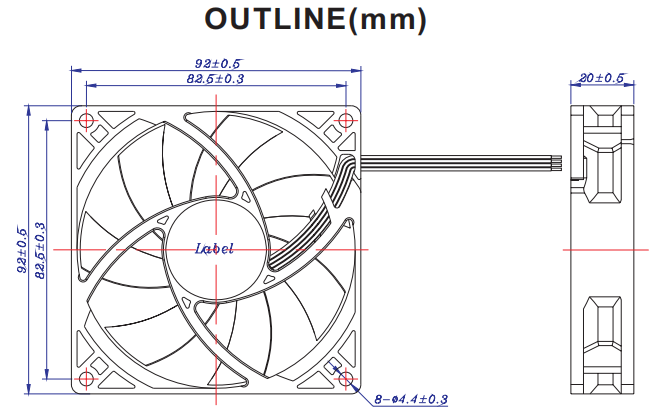

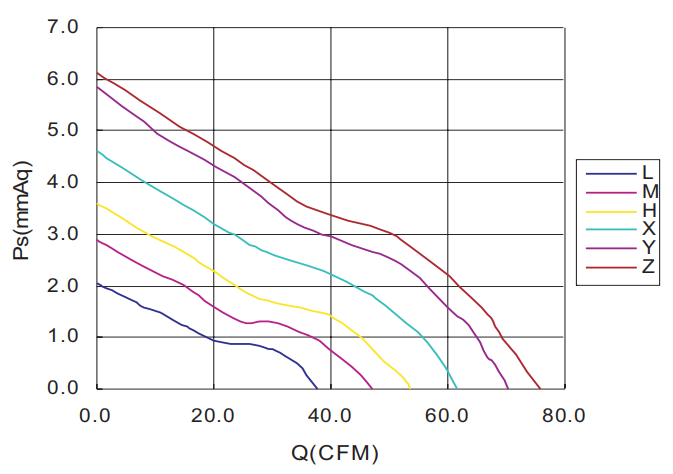

P&Q曲线图和尺寸图


型号 工作电压 最大风量 最大风压 转速 额定电压 输入功率 噪音 重量
PART NO.  VDC CMM  CFM  mmH2O IN H2O R.P.M A W  dB-A  g
MG(1)9212LF-(2)20 12 1.076 38.00 2.10 0.083 2,100 0.16 1.92 29.0 81
MG(1)9212MF-(2)20 12 1.331 47.00 2.90 0.114 2,500 0.25 3.00 32.7 81
MG(1)9212HF-(2)20 12 1.521 53.70 3.61 0.142 2,900 0.30 3.60 36.2 81
MG(1)9212XF-(2)20 12 1.743 61.55 4.62 0.182 3,400 0.38 4.56 40.2 81
MG(1)9212YF-(2)20 12 1.992 70.32 5.84 0.230 3,800 0.48 5.76 43.2 81
MG(1)9212ZF-(2)20 12 2.151 75.94 6.20 0.244 4,100 0.58 6.96 45.3 81
MG(1)9212LR-(2)20 12 1.076 38.00 2.10 0.083 2,100 0.16 1.92 29.1 81
MG(1)9212MR-(2)20 12 1.331 47.00 2.90 0.114 2,500 0.25 3.00 33.0 81
MG(1)9212HR-(2)20 12 1.521 53.70 3.61 0.142 2,900 0.30 3.60 36.4 81
MG(1)9212XR-(2)20 12 1.743 61.55 4.62 0.182 3,400 0.38 4.56 40.4 81
MG(1)9212YR-(2)20 12 1.992 70.32 5.84 0.230 3,800 0.48 5.76 43.4 81
MG(1)9212ZR-(2)20 12 2.151 75.94 6.20 0.244 4,100 0.58 6.96 45.4 81
MG(1)9212LB-(2)20 12 1.076 38.00 2.10 0.083 2,100 0.16 1.92 29.2 81
MG(1)9212MB-(2)20 12 1.331 47.00 2.90 0.114 2,500 0.25 3.00 33.3 81
MG(1)9212HB-(2)20 12 1.521 53.70 3.61 0.142 2,900 0.30 3.60 36.6 81
MG(1)9212XB-(2)20 12 1.743 61.55 4.62 0.182 3,400 0.38 4.56 40.5 81
MG(1)9212YB-(2)20 12 1.992 70.32 5.84 0.230 3,800 0.48 5.76 43.5 81
MG(1)9212ZB-(2)20 12 2.151 75.94 6.20 0.244 4,100 0.58 6.96 45.5 81
MG(1)9224LF-(2)20 24 1.076 38.00 2.10 0.083 2,100 0.13 3.12 29.0 81
MG(1)9224MF-(2)20 24 1.331 47.00 2.90 0.114 2,500 0.18 4.32 32.7 81
MG(1)9224HF-(2)20 24 1.521 53.70 3.61 0.142 2,900 0.24 5.76 36.2 81
MG(1)9224XF-(2)20 24 1.743 61.55 4.62 0.182 3,400 0.30 7.20 40.2 81
MG(1)9224YF-(2)20 24 1.992 70.32 5.84 0.230 3,800 0.40 9.60 43.2 81
MG(1)9224ZF-(2)20 24 2.151 75.94 6.20 0.244 4,100 0.50 12.00 45.3 81
MG(1)9224LR-(2)20 24 1.076 38.00 2.10 0.083 2,100 0.13 3.12 29.1 81
MG(1)9224MR-(2)20 24 1.331 47.00 2.90 0.114 2,500 0.18 4.32 33.0 81
MG(1)9224HR-(2)20 24 1.521 53.70 3.61 0.142 2,900 0.24 5.76 36.4 81
MG(1)9224XR-(2)20 24 1.743 61.55 4.62 0.182 3,400 0.30 7.20 40.4 81
MG(1)9224YR-(2)20 24 1.992 70.32 5.84 0.230 3,800 0.40 9.60 43.4 81
MG(1)9224ZR-(2)20 24 2.151 75.94 6.20 0.244 4,100 0.50 12.00 45.4 81
MG(1)9224LB-(2)20 24 1.076 38.00 2.10 0.083 2,100 0.13 3.12 29.2 81
MG(1)9224MB-(2)20 24 1.331 47.00 2.90 0.114 2,500 0.18 4.32 33.3 81
MG(1)9224HB-(2)20 24 1.521 53.70 3.61 0.142 2,900 0.24 5.76 36.6 81
MG(1)9224XB-(2)20 24 1.743 61.55 4.62 0.182 3,400 0.30 7.20 40.5 81
MG(1)9224YB-(2)20 24 1.992 70.32 5.84 0.230 3,800 0.40 9.60 43.5 81
MG(1)9224ZB-(2)20 24 2.151 75.94 6.20 0.244 4,100 0.50 12.00 45.5 81


                    型号说明:

                    (1) 代表电气特性:当(1)为A时:表示风扇是2pin标准机种;当(1)为T时:表示风扇有3根导线以上,支持3线以上自定义功能。
                    (2) 代表风扇的自定义功能:
                         当(2)为A时:风扇为标准机种,不支持第三根线的功能;
                         当(2)为O时:风扇有第三根导线支持FG信号输出,自动重新启动和锁定电流保护;或者只有2线支持自动重新启动和锁定电流保护;
                         当(2)为R时:风扇第三根导线支持RD信号输出,故障报警、自动重新启动和锁定电流保护;
                         当(2)为S时:支持温控,风扇可以根据温度自行控制转速、自动重新启动和锁定电流保护;
                         当(2)为W时:支持PWM智能调速,通过脉冲宽度调制控制转速,自动重新启动和锁定电流保护。

                     本规范说明仅供参考,如有更改,恕不另行通知。
