PROTECHNIC永立
/
轴流风机
120X120X38 mm A系列
外框材料：塑料（UL94V-0）
扇叶材料：塑料（UL94V-0）
外框类型：法兰（Flange）or 带筋肋加固（Rib）
轴承类型：
B：双滚珠轴承（Dual ball bearings）
F：液压轴承（Fluid dynamic bearing）
R：来福轴承（Rifle bearing）
扇叶材料：塑料（UL94V-0）
外框类型：法兰（Flange）or 带筋肋加固（Rib）
轴承类型：
B：双滚珠轴承（Dual ball bearings）
F：液压轴承（Fluid dynamic bearing）
R：来福轴承（Rifle bearing）
产品参数：

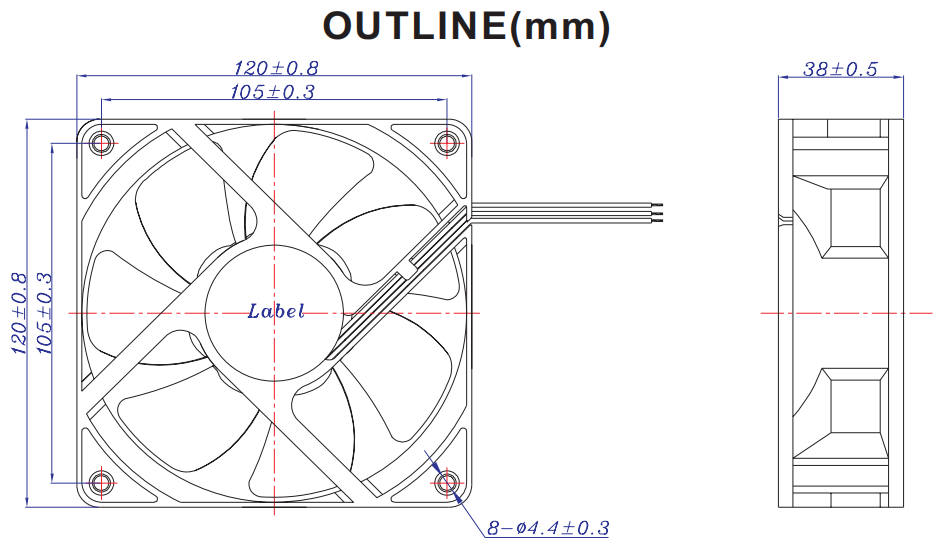

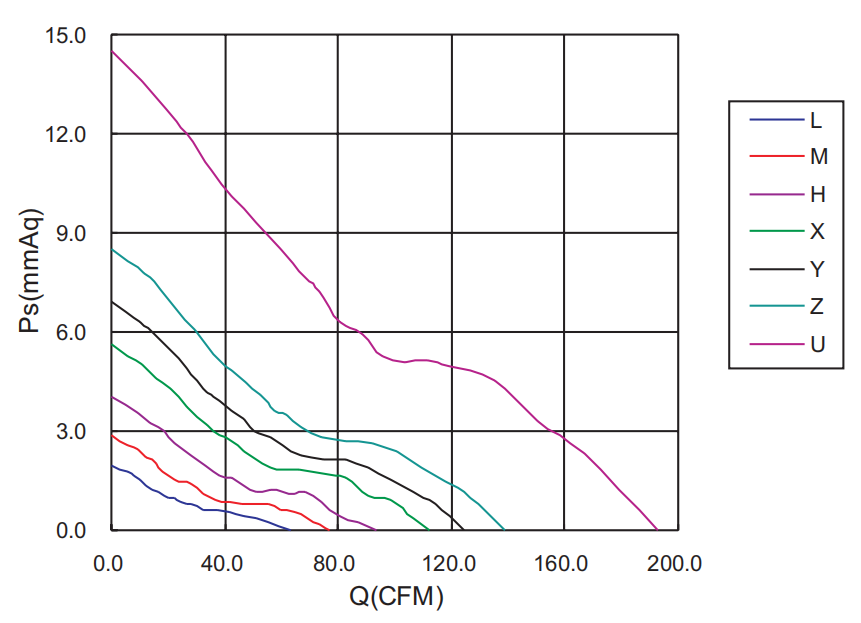

P&Q曲线图和尺寸图
| 型号 | 工作电压 | 最大风量 | 最大风压 | 转速 | 额定电压 | 输入功率 | 噪音 | 重量 | ||
| PART NO. | VDC | CMM | CFM | mmH2O | IN H2O | R.P.M | A | W | dB-A | g |
| MG(1)12012LB-(2)38 | 12 | 1.796 | 63.40 | 1.95 | 0.077 | 1,400 | 0.20 | 2.40 | 27.6 | 300 |
| MG(1)12012MB-(2)38 | 12 | 2.190 | 77.33 | 2.85 | 0.112 | 1,700 | 0.28 | 3.36 | 32.9 | 300 |
| MG(1)12012HB-(2)38 | 12 | 2.645 | 93.39 | 4.05 | 0.159 | 2,000 | 0.42 | 5.04 | 36.5 | 300 |
| MG(1)12012XB-(2)38 | 12 | 3.183 | 112.40 | 5.61 | 0.221 | 2,400 | 0.60 | 7.20 | 41.4 | 300 |
| MG(1)12012YB-(2)38 | 12 | 3.532 | 124.70 | 6.92 | 0.272 | 2,700 | 0.80 | 9.60 | 44.8 | 300 |
| MG(1)12012UB-(2)38 | 12 | 5.463 | 192.90 | 14.50 | 0.571 | 4,000 | 2.20 | 26.40 | 57.0 | 300 |
| MG(1)12024LB-(2)38 | 24 | 1.796 | 63.40 | 1.95 | 0.077 | 1,400 | 0.13 | 3.12 | 27.6 | 300 |
| MG(1)12024MB-(2)38 | 24 | 2.190 | 77.33 | 2.85 | 0.112 | 1,700 | 0.16 | 3.84 | 32.9 | 300 |
| MG(1)12024HB-(2)38 | 24 | 2.645 | 93.39 | 4.05 | 0.159 | 2,000 | 0.24 | 5.76 | 36.5 | 300 |
| MG(1)12024XB-(2)38 | 24 | 3.183 | 112.40 | 5.61 | 0.221 | 2,400 | 0.34 | 8.16 | 41.4 | 300 |
| MG(1)12024YB-(2)38 | 24 | 3.532 | 124.70 | 6.92 | 0.272 | 2,700 | 0.46 | 11.04 | 44.8 | 300 |
| MG(1)12024ZB-(2)38 | 24 | 3.924 | 138.56 | 8.54 | 0.336 | 3,000 | 0.54 | 12.96 | 46.8 | 300 |
| MG(1)12024UB-(2)38 | 24 | 5.463 | 192.90 | 14.50 | 0.571 | 4,000 | 1.30 | 31.20 | 57.0 | 300 |
| MG(1)12048LB-(2)38 | 48 | 1.796 | 63.40 | 1.95 | 0.077 | 1,400 | 0.13 | 6.24 | 27.6 | 300 |
| MG(1)12048MB-(2)38 | 48 | 2.190 | 77.33 | 2.85 | 0.112 | 1,700 | 0.17 | 8.16 | 32.9 | 300 |
| MG(1)12048HB-(2)38 | 48 | 2.645 | 93.39 | 4.05 | 0.159 | 2,000 | 0.20 | 9.60 | 36.5 | 300 |
| MG(1)12048XB-(2)38 | 48 | 3.183 | 112.40 | 5.61 | 0.221 | 2,400 | 0.27 | 12.96 | 41.4 | 300 |
| MG(1)12048YB-(2)38 | 48 | 3.532 | 124.70 | 6.92 | 0.272 | 2,700 | 0.32 | 15.36 | 44.8 | 300 |
| MG(1)12048ZB-(2)38 | 48 | 3.924 | 138.56 | 8.54 | 0.336 | 3,000 | 0.39 | 18.72 | 46.8 | 300 |
| MG(1)12048UB-(2)38 | 48 | 5.463 | 192.90 | 14.50 | 0.571 | 4,000 | 0.60 | 28.80 | 57.0 | 300 |
型号说明：
(1) 代表电气特性：当(1)为A时：表示风扇是2pin标准机种；当(1)为T时：表示风扇有3根导线以上，支持3线以上自定义功能。
(2) 代表风扇的自定义功能：
当(2)为A时：风扇为标准机种，不支持第三根线的功能；
当(2)为O时：风扇有第三根导线支持FG信号输出，自动重新启动和锁定电流保护；或者只有2线支持自动重新启动和锁定电流保护；
当(2)为R时：风扇第三根导线支持RD信号输出，故障报警、自动重新启动和锁定电流保护；
当(2)为S时：支持温控，风扇可以根据温度自行控制转速、自动重新启动和锁定电流保护；
当(2)为W时：支持PWM智能调速，通过脉冲宽度调制控制转速，自动重新启动和锁定电流保护。
本规范说明仅供参考，如有更改，恕不另行通知。
