PROTECHNIC永立
/
防水系列轴流风机
92x92x32 mm IP55系列
外框材料:塑料(UL94V-0)
扇叶材料:塑料(UL94V-0)
外框类型:法兰(Flange)or 带筋肋加固(Rib)
轴承类型:
B:双滚珠轴承(Dual ball bearings)
F:液压轴承(Fluid dynamic bearing)
R:来福轴承(Rifle bearing)

                                  产品参数:

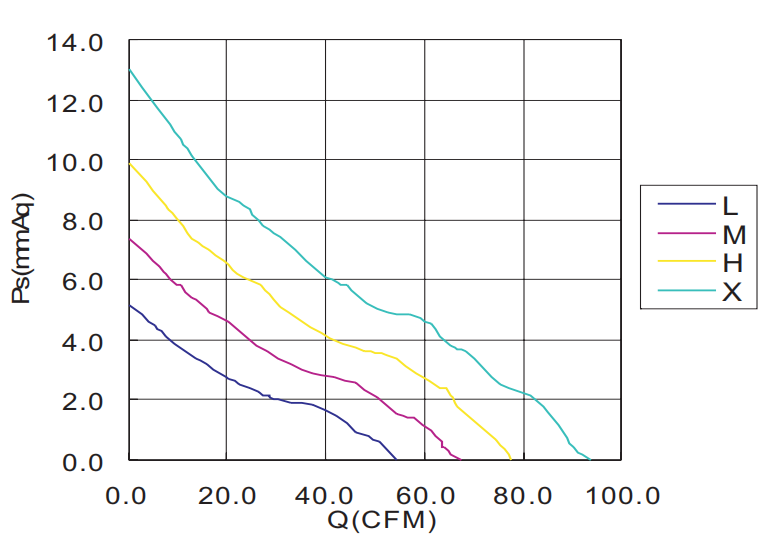

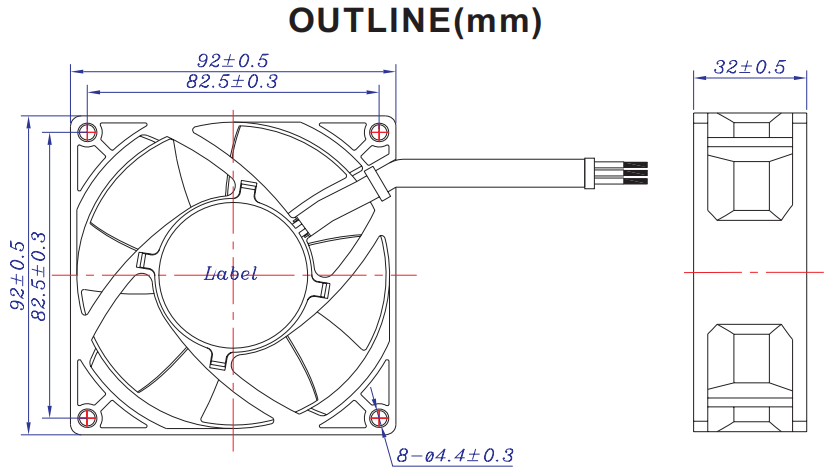

P&Q曲线图和尺寸图




型号 工作电压 最大风量 最大风压 转速 额定电压 输入功率 噪音 重量
PART NO.  VDC CMM  CFM  mmH2O IN H2O R.P.M A W  dB-A  g
M3(1)9212LB-(2)32 12 1.542 54.43 5.15 0.203 3,000 0.20 2.40 36.5 168
MG  9212MB-(2)32 12 1.909 67.38 7.39 0.291 3,600 0.42 5.04 41.0 168
MG  9212HB-(2)32 12 2.203 77.78 9.85 0.388 4,200 0.68 8.16 46.6 168
M3(1)9212XB-(2)32 12 2.650 93.55 13.00 0.512 4,800 1.00 12.00 50.6 168
M3(1)9224LB-(2)32 24 1.542 54.43 5.15 0.203 3,000 0.12 2.88 36.5 168
MG 9224MB-(2)32 24 1.909 67.38 7.39 0.291 3,600 0.21 5.04 41.0 168
MG 9224HB-(2)32 24 2.203 77.78 9.85 0.388 4,200 0.30 7.20 46.6 168
M3(1)9224XB-(2)32 24 2.650 93.55 13.00 0.512 4,800 0.45 10.80 50.6 168

                     型号说明:

                    (1) 代表电气特性:当(1)为A时:表示风扇是2pin标准机种;当(1)为T时:表示风扇有3根导线以上,支持3线以上自定义功能。
                    (2) 代表风扇的自定义功能:
                         当(2)为A时:风扇为标准机种,不支持第三根线的功能;
                         当(2)为O时:风扇有第三根导线支持FG信号输出,自动重新启动和锁定电流保护;或者只有2线支持自动重新启动和锁定电流保护;
                         当(2)为R时:风扇第三根导线支持RD信号输出,故障报警、自动重新启动和锁定电流保护;
                         当(2)为S时:支持温控,风扇可以根据温度自行控制转速、自动重新启动和锁定电流保护;
                         当(2)为W时:支持PWM智能调速,通过脉冲宽度调制控制转速,自动重新启动和锁定电流保护。

                     本规范说明仅供参考,如有更改,恕不另行通知。
