PROTECHNIC永立
/
防水系列轴流风机
120x120x38 mm IP68系列
外框材料：塑料（UL94V-0）
扇叶材料：塑料（UL94V-0）
外框类型：法兰（Flange）or 带筋肋加固（Rib）
轴承类型：
B：双滚珠轴承（Dual ball bearings）
F：液压轴承（Fluid dynamic bearing）
R：来福轴承（Rifle bearing）
扇叶材料：塑料（UL94V-0）
外框类型：法兰（Flange）or 带筋肋加固（Rib）
轴承类型：
B：双滚珠轴承（Dual ball bearings）
F：液压轴承（Fluid dynamic bearing）
R：来福轴承（Rifle bearing）
产品参数：

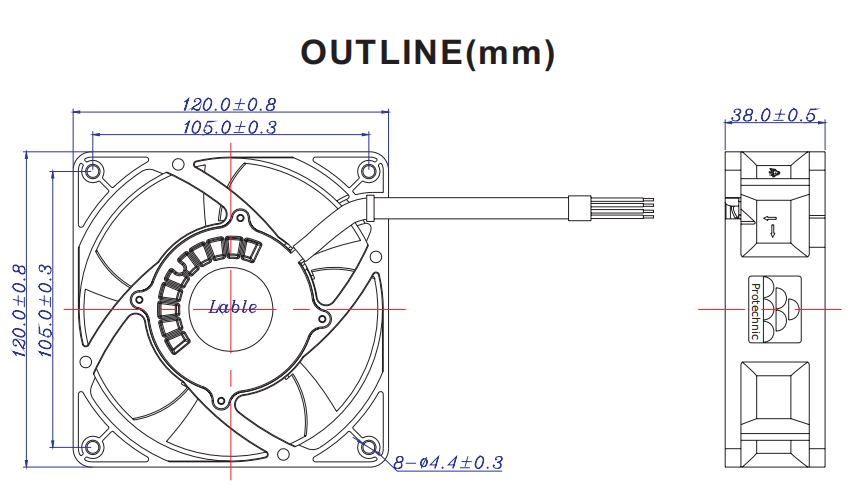

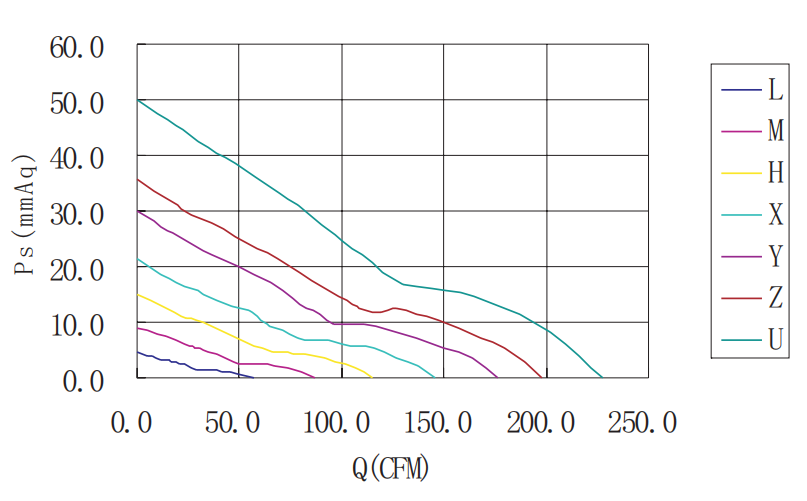

P&Q曲线图和尺寸图
| 型号 | 工作电压 | 最大风量 | 最大风压 | 转速 | 额定电压 | 输入功率 | 噪音 | 重量 | ||
| PART NO. | VDC | CMM | CFM | mmH2O | IN H2O | R.P.M | A | W | dB-A | g |
| MG(1)12012LB-(2)38 | 12 | 1.612 | 56.91 | 4.49 | 0.177 | 2,000 | 0.45 | 5.40 | 36.0 | 415 |
| MG(1)12012MB-(2)38 | 12 | 2.458 | 86.77 | 9.08 | 0.357 | 3,000 | 0.68 | 8.16 | 46.1 | 415 |
| MG(1)12012HB-(2)38 | 12 | 3.255 | 114.91 | 15.07 | 0.593 | 4,000 | 0.86 | 10.32 | 54.5 | 415 |
| MG(1)12012XB-(2)38 | 12 | 4.127 | 145.67 | 21.50 | 0.846 | 5,000 | 1.35 | 16.20 | 60.7 | 415 |
| MG(1)12012YB-(2)38 | 12 | 5.001 | 176.53 | 29.90 | 1.177 | 6,000 | 2.10 | 25.20 | 64.9 | 415 |
| MG(1)12024LB-(2)38 | 24 | 1.612 | 56.91 | 4.49 | 0.177 | 2,000 | 0.22 | 5.28 | 36.0 | 415 |
| MG(1)12024MB-(2)38 | 24 | 2.458 | 86.77 | 9.08 | 0.357 | 3,000 | 0.34 | 8.16 | 46.1 | 415 |
| MG(1)12024HB-(2)38 | 24 | 3.255 | 114.91 | 15.07 | 0.593 | 4,000 | 0.43 | 10.32 | 54.5 | 415 |
| MG(1)12024XB-(2)38 | 24 | 4.127 | 145.67 | 21.50 | 0.846 | 5,000 | 0.70 | 16.80 | 60.7 | 415 |
| MG(1)12024YB-(2)38 | 24 | 5.001 | 176.53 | 29.90 | 1.177 | 6,000 | 1.05 | 25.20 | 64.9 | 415 |
| MG(1)12024ZB-(2)38 | 24 | 5.603 | 197.78 | 35.70 | 1.406 | 6,800 | 1.40 | 33.60 | 67.8 | 415 |
| MG(1)12024UB-(2)38 | 24 | 6.459 | 228.00 | 50.00 | 1.969 | 7,500 | 1.75 | 42.00 | 70.0 | 415 |
| MG(1)12048MB-(2)38 | 48 | 2.458 | 86.77 | 9.08 | 0.357 | 3,000 | 0.18 | 8.64 | 46.1 | 415 |
| MG(1)12048HB-(2)38 | 48 | 3.255 | 114.91 | 15.07 | 0.593 | 4,000 | 0.26 | 12.48 | 54.5 | 415 |
| MG(1)12048XB-(2)38 | 48 | 4.127 | 145.67 | 21.50 | 0.846 | 5,000 | 0.35 | 16.80 | 60.7 | 415 |
| MG(1)12048YB-(2)38 | 48 | 5.001 | 176.53 | 29.90 | 1.177 | 6,000 | 0.43 | 20.64 | 64.9 | 415 |
| MG(1)12048ZB-(2)38 | 48 | 5.603 | 197.78 | 35.70 | 1.406 | 6,800 | 0.60 | 28.80 | 67.8 | 415 |
| MG(1)12048UB-(2)38 | 48 | 6.459 | 228.00 | 50.00 | 1.969 | 7,500 | 0.85 | 40.80 | 70.0 | 415 |
型号说明：
(1) 代表电气特性：当(1)为A时：表示风扇是2pin标准机种；当(1)为T时：表示风扇有3根导线以上，支持3线以上自定义功能。
(2) 代表风扇的自定义功能：
当(2)为A时：风扇为标准机种，不支持第三根线的功能；
当(2)为O时：风扇有第三根导线支持FG信号输出，自动重新启动和锁定电流保护；或者只有2线支持自动重新启动和锁定电流保护；
当(2)为R时：风扇第三根导线支持RD信号输出，故障报警、自动重新启动和锁定电流保护；
当(2)为S时：支持温控，风扇可以根据温度自行控制转速、自动重新启动和锁定电流保护；
当(2)为W时：支持PWM智能调速，通过脉冲宽度调制控制转速，自动重新启动和锁定电流保护。
本规范说明仅供参考，如有更改，恕不另行通知。
